我室首次在水溶液环境中实现单个生物分子磁共振谱的探测
发布人:芮莹  发布时间:2018-09-12   动态浏览次数:13


我室运用量子技术首次在室温水溶液环境中探测到单个DNA分子的磁共振谱,从而向运用单分子磁共振研究生物分子在生理环境中的构像和分子间相互作用迈出了重要的一步。该工作发表在20189月出版的《自然-方法》上[Nature Methods 15, 697–699 (2018)]

图注:基于钻石传感器实现水溶液中的DNA分子探测。


磁共振技术能够在溶液环境准确无损地获取物质的组成和结构信息,是目前研究生物分子结构和动力学的最有效的工具之一。然而,传统的磁共振技术受限于探测灵敏度,其研究对象通常为数十亿分子的宏观体系,无法实现单分子的研究。杜江峰院士团队利用钻石中的氮-空位点缺陷作为量子传感器(以下简称“钻石传感器”),它在绿色激光和特定频率微波脉冲的调制下,形成对磁信号敏感的量子干涉仪,将微弱的磁信号放大为量子相位信号,并利用光学手段进行读出。同时,由于钻石传感器的尺寸在原子量级,可以实现纳米尺度的空间分辨能力。因此,钻石传感器可以实现单个分子探测,并能通过磁共振谱学解析其结构和动力学等信息。

我室在前期的研究已经表明,基于钻石传感器能够探测单个蛋白质分子的磁共振谱[Science 347, 1135–1138 (2015)],实现了单分子磁共振的首次突破。该实验中的蛋白质分子被生物胶固定在钻石表面。然而,水溶液环境是生物分子保持生物活性并进行生命活动所必须的环境,在水溶液环境中进行单分子的磁共振探测是研究其生物功能的必经之路。杜江峰院士组与南加州大学覃智峰教授合作,以双链DNA分子作为探测对象,此DNA分子被放置在钻石表面并填充水溶液以保持其生理状态。首先,为了防止DNA分子在溶液中的扩散,该团队设计了一套化学反应流程,将DNA分子的一条链(下图红色虚线示意)一端通过氨基修饰,化学键合“拴”在钻石表面,这也保证了DNA分子在钻石表面的均匀分布;同时将一种常用的氮氧自由基顺磁标签标记到DNA的另一条链(下图蓝色实线示意),其可以在水溶液中与键合链自由的复合-解链。其次,得益于钻石微纳技术的发展,加工得到钻石纳米柱,同时改进微波操控技术,使得探测效率大幅提升,能够快速测得单分子磁共振谱,信号获取时间从小时量级缩短到数分钟。最终,该团队成功地获取了水溶液环境下单个DNA分子的磁共振谱,并通过谱分析得到其动力学和环境特征信息。通过谱线展宽和仿真计算得到该DNA分子自由基的运动特征时间信息;通过谱线超精细分裂大小得到该DNA分子所处的疏水性环境信息。

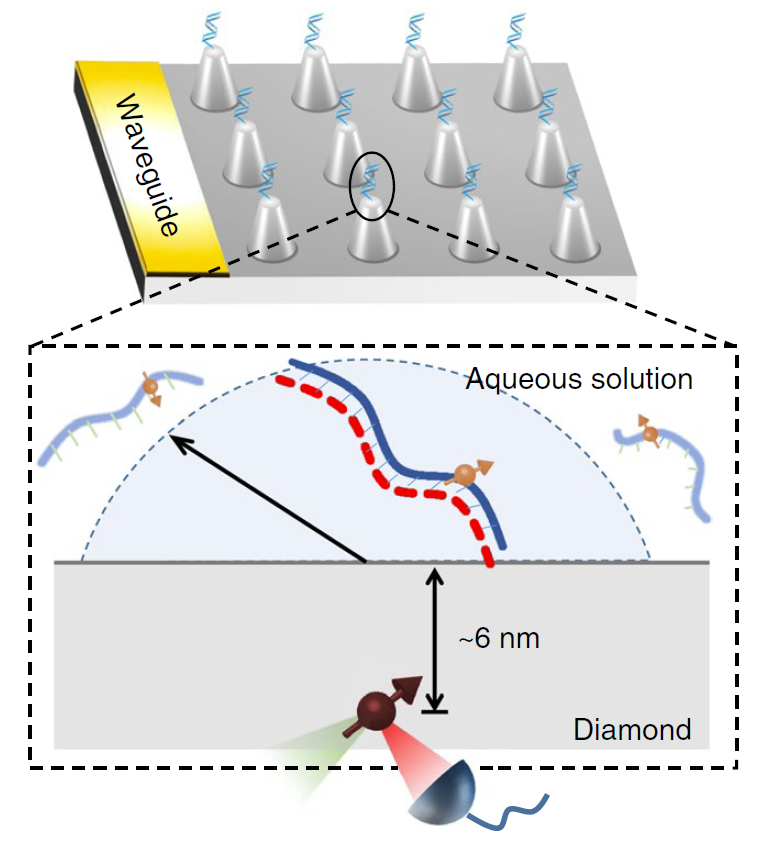

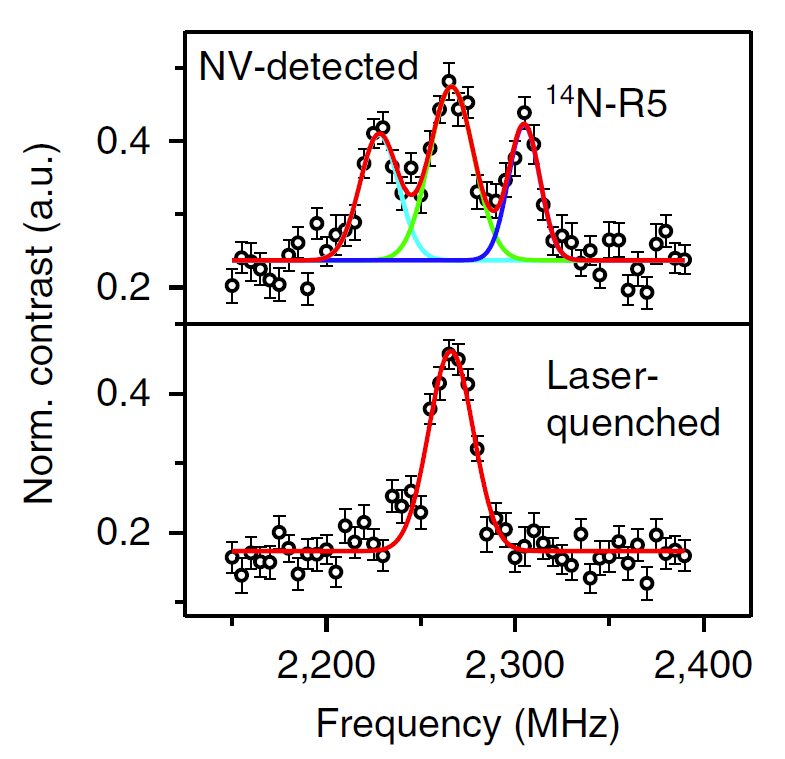

左图:实验方案示意图。基底为钻石单晶,为提升光学性质,微纳加工得到圆柱形阵列,钻石传感器位于表面下方数纳米,DNA分子“拴”在圆柱端面上,并置于水溶液中。右图:实验测得的单个DNA分子的磁共振谱,三条峰为氮氧自由基和氮核自旋的超精细耦合所致。


该工作为在水溶液环境中研究单个生物分子的结构和功能提供一种新的技术方法,是朝向细胞原位单分子研究迈出的重要一步。以此为基础,和扫描探针、梯度磁场等技术相结合,未来可将该技术应用于生命科学领域的单分子成像、结构解析和动力学检测,从单分子层面理解生物特性和生命功能,具有广泛的应用前景。审稿人评述该工作:“单分子技术是当代生命科学的发展至关重要的一项技术,实现单个DNA分子的探测及其动力学行为研究将引起相关领域科学家很大的兴趣”。该工作发表在《自然-方法》上并被选为五篇封面标题文章之一。


中国科学院微观磁共振重点实验室石发展、孔飞和赵鹏举为该文并列第一作者,杜江峰院士和覃智峰教授为该文通讯作者。此项研究得到了科技部、国家自然科学基金委、中国科学院和安徽省的资助。


(中科院微观磁共振重点实验室、物理学院、合肥微尺度物质科学国家研究中心、中科院量子信息与量子科技创新研究院、科研部)


文章链接:https://www.nature.com/articles/s41592-018-0084-1
